GPSはどうやって現在地を出すのか　地図に青い点が出るまでの仕組み

未分類

GPSはどうやって現在地を出すのか　地図に青い点が出るまでの仕組み

スマホの地図アプリに現在地が出るとき、衛星が地図そのものを見て「ここです」と教えているわけではありません。実際は、衛星が送る「正確な時刻」と「衛星自身の位置」の信号をスマホが受け取り、そこから自分の位置を計算し、その座標を地図の上に重ねて表示しています。

しかも、今のスマホはGPSだけで動いているとは限りません。屋外では衛星の信号、屋内やビル街ではWi-Fiや携帯基地局、さらに端末のセンサーも組み合わせて、現在地を速く安定して出しています。

  • GPSは「地図を見る仕組み」ではなく、座標を計算する仕組み
  • 衛星は主に「いま何時か」と「自分がどこにいるか」を送っている
  • スマホは複数の衛星との距離を計算し、現在地を割り出す
  • 地図アプリは、その計算結果を地図データの上に表示している
目次

結局どういう仕組みなのか

ひと言でいえば、GPSは空にある複数の衛星との距離を測って、自分の場所を逆算する仕組みです。

距離を直接ものさしで測ることはできないので、代わりに使うのが電波です。衛星は時刻情報をのせた電波を送り、スマホは「その電波が届くまでにどれだけ時間がかかったか」を見ます。電波は光に近い速さで進むので、

  • 送信時刻
  • 受信時刻
  • 電波の速さ

が分かれば、衛星とスマホの距離を計算できます。

その距離を複数の衛星ぶん集めると、「この地点にいるはずだ」という交点が絞られていきます。最後に、その緯度・経度を地図アプリが受け取り、画面上の青い点として表示します。

ここがポイント: 現在地表示の本体は「衛星から現在地をもらうこと」ではなく、「スマホが衛星信号から座標を計算すること」です。

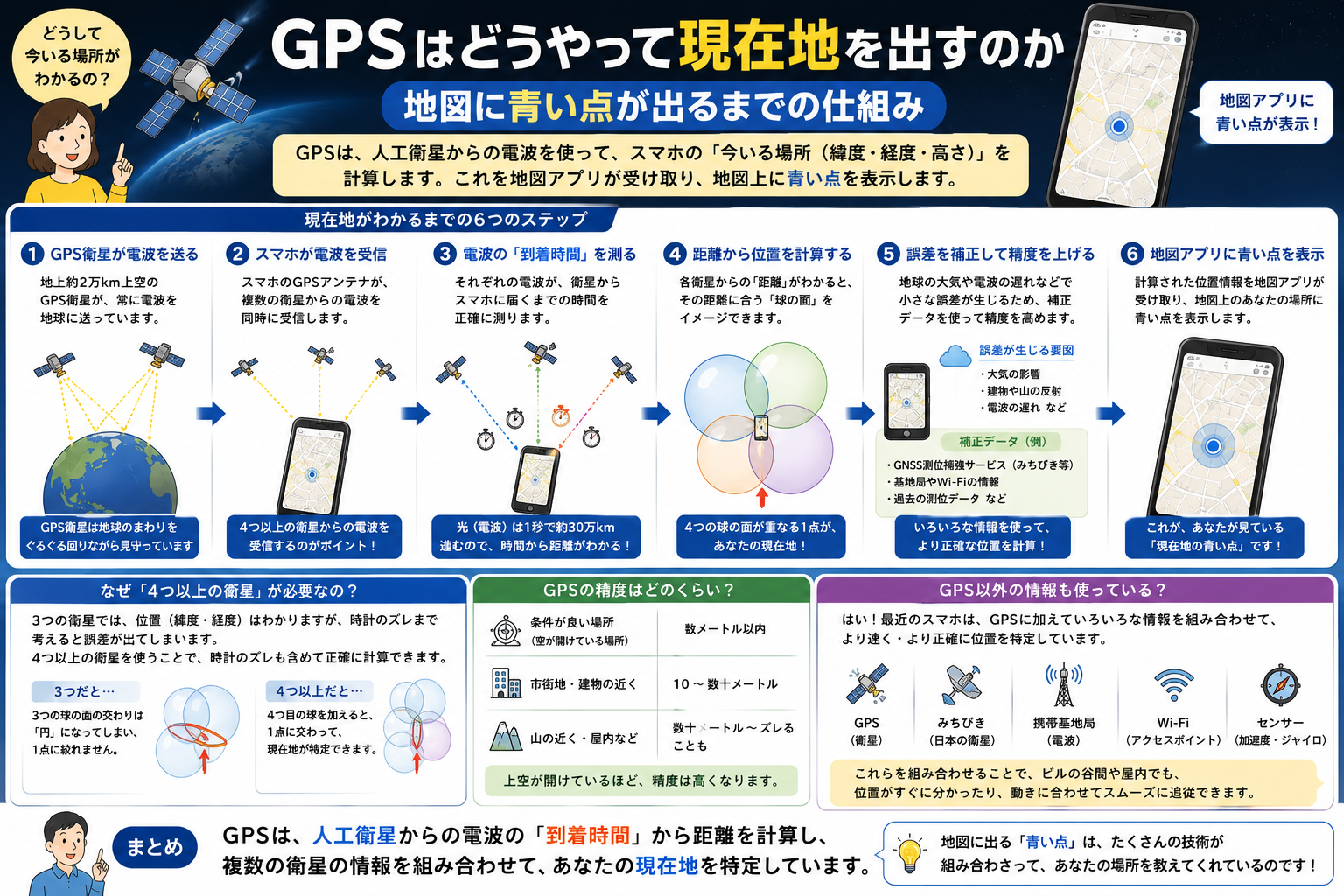

全体像　地図上に現在地が出るまで

流れを先にまとめると、現在地表示は次の4段階です。

  1. 衛星が時刻と軌道情報を電波で送る
  2. スマホが複数の衛星から信号を受け、距離を計算する
  3. スマホやOSが座標を推定する
  4. 地図アプリがその座標を地図データに重ねて表示する

ここで大事なのは、GPSだけで完結していない点です。

スマホの位置表示には、一般に次の役割分担があります。

  • 衛星測位: 屋外で高い精度を出しやすい
  • Wi-Fiや携帯基地局: 初期位置を早くつかみやすい
  • 加速度センサーやコンパス: 向きや移動の補助に使う
  • 地図アプリ: 計算された座標を地図上の見える形に変える

登場人物は3つでは足りない

GPSの説明では「衛星と受信機」の2者だけで語られがちですが、実際は3つの層に分けると理解しやすくなります。

1. 衛星

GPS衛星は地球の上空約20,200kmを回り、時刻と衛星の位置情報を送り続けています。GPS.govによると、GPSは宇宙の衛星群、地上の管制、利用者の受信機から成る3つのセグメントで構成されています。

2. 地上の管制システム

衛星は放っておけば正確に動き続けるわけではありません。地上局が軌道や時計のずれを監視し、必要な補正情報を衛星に反映させます。

これがあるから、受信機は「その衛星が、信号を送った瞬間にどこにいたか」を前提に計算できます。

3. 受信機とスマホOS

私たちが触るスマホやカーナビは、受信した信号をそのまま表示しているだけではありません。

  • どの衛星信号を採用するか
  • Wi-Fiや基地局情報を混ぜるか
  • 位置の精度をどの程度とみなすか
  • アプリにどの位置情報を渡すか

こうした判断は、受信チップやOSの位置情報機能が担っています。

どうやって距離を測るのか

GPSの肝は、衛星とスマホのあいだの距離を出す部分です。

時間を距離に変える

衛星は非常に正確な時計を使って信号を送ります。GPS.govやNISTの説明でも、GPSは原子時計のような高精度の時刻に支えられていることが強調されています。

考え方は単純です。

  • 衛星が「この時刻に送った」と分かる
  • スマホが「この時刻に受け取った」と分かる
  • その差が電波の飛行時間になる
  • 飛行時間 × 電波の速さ で距離になる

たとえば、わずかな時間のずれでも距離の誤差は大きくなります。だからGPSは「場所の仕組み」であると同時に、「とても厳密な時刻の仕組み」でもあります。

なぜ4機前後の衛星が必要なのか

平面の図だけを見ると3点で位置が決まりそうですが、実際のGPSは3次元です。さらに、スマホ側は衛星ほど正確な時計を持っていません。

そのため、

  • 緯度
  • 経度
  • 高度
  • 受信機の時計ずれ

を同時に解く必要があり、通常は4機以上の衛星信号が重要になります。NOAAの解説でも、受信機の時計誤差を補正して正確な位置を求めるには4つ目の衛星が必要だと説明されています。

現在地が地図に出るまでの流れ

ここは、スマホの画面に青い点が現れるまでを順番に追います。

1. スマホが衛星を探す

まず端末は、見えている衛星の信号を探します。日本ではGPSだけでなく、QZSS（準天頂衛星システム）など、ほかのGNSS信号も使う端末が一般的です。

「GPS」という言葉がよく使われますが、実際のスマホは複数の衛星システムをまとめて使っていることが多い。この違いを知っておくと、仕組みの理解がかなり正確になります。

2. 衛星ごとの距離を出す

各衛星の信号には、衛星の時刻と位置を計算するための情報が含まれています。スマホはそれを読み取り、自分と各衛星の距離を見積もります。

3. 座標を計算する

複数の距離から、「自分が存在できる場所」を絞り込みます。概念としては球と球の交点を探すイメージです。

ここで初めて、緯度・経度・高度といった座標が出ます。

4. 他の情報で補強する

スマホは衛星だけに頼らないことがあります。Appleの案内では、位置情報サービスはGPS、携帯通信網、Wi-Fi、Bluetoothなどを使って位置を判断すると説明されています。Android系でも、位置情報APIはWi-FiやGPSなど複数の提供元をもとに最適な位置を返す設計です。

この補強が効く場面は多いです。

  • 屋内で衛星信号が弱い
  • 高層ビルの谷間で反射が多い
  • 位置をすばやく出したい
  • 電池消費を抑えたい

5. 地図アプリが青い点に変える

最後に、OSが出した座標を地図アプリが受け取り、地図データ上の対応位置に印を置きます。

Appleの説明にもある通り、地図では位置が正確に定まらないと青い点の周りに円が表示されることがあります。あの円は「この範囲にいる可能性が高い」という精度の幅です。つまり、青い点はいつも1点に確定しているわけではありません。

なぜこんな回りくどい構造なのか

「衛星から直接、現在地を送ればいいのでは」と思うかもしれません。ですが、それだと全員の位置を衛星側が把握する必要があり、現実的ではありません。

GPSが現在の構造になっている理由は、主に次の3つです。

1. 衛星は一方通行のほうが効率がいい

GPS衛星は基本的に一方向に信号を送ります。受信機はそれを黙って受けるだけです。

この方式なら、

  • 衛星側が個々の利用者を識別しなくてよい
  • 世界中の大量の端末が同時に使える
  • 利用者の場所を衛星へ送り返さなくてよい

という利点があります。

2. 時刻を軸にすれば世界中で同じ原理が使える

地図や道路事情は国ごとに違っても、電波の伝わり方と時刻の計算は共通です。だから海でも山でも空でも、同じ原理で位置を求められます。

3. スマホ側で複数ソースを混ぜられる

今のスマホは、衛星だけでは苦手な場所をネットワーク情報で補えます。位置表示が「GPS専用機」より身近になったのは、端末側の統合処理が進んだからです。

身近なイメージで考える

たとえば、真っ暗な広場で、遠くの4人が同時に「いま話した時刻」を読み上げたとします。あなたは、それぞれの声が届くまでの差と、その4人が立っている位置を使って、自分の場所を逆算するようなものです。

もちろん実際のGPSは、

  • 声ではなく電波を使う
  • 4人ではなく衛星を使う
  • 人の耳ではなく受信機が処理する
  • はるかに高精度な時計を使う

という違いがあります。

例えとしては役立ちますが、現実のGPSはこの比喩よりずっと厳密です。

よくある誤解

GPSが地図を表示しているわけではない

GPSが出している中心情報は座標です。地図そのものは、地図アプリや地図データの役目です。

「GPS」と「位置情報」は同じではない

日常会話ではほぼ同じ意味で使われますが、スマホの位置情報はGPSだけでなくWi-Fi、基地局、Bluetooth、各種センサーも使います。

衛星がスマホを見張っているわけではない

GPS衛星は利用者の位置を受け取って把握する仕組みではありません。基本は放送型で、受信機が受けて計算します。

いつも完全に正確ではない

誤差は出ます。主な理由は次の通りです。

  • ビルや地面で電波が反射する
  • 見えている衛星の配置が悪い
  • 屋内で信号が弱い
  • 大気の影響で信号がわずかに遅れる

つまり、青い点は「計算された最良の推定値」です。

要点整理

ここまでの話を短く戻すと、GPSの現在地表示は次の理解でつかめます。

  • 衛星は現在地を送っているのではなく、時刻と軌道情報を送っている
  • スマホはその信号から衛星との距離を計算する
  • 4機以上の衛星などを使って、自分の座標を推定する
  • スマホはWi-Fiや基地局情報も混ぜて位置を安定させる
  • 地図アプリは、その座標を地図の上に青い点として表示する

まとめ

GPSの本質は、空から答えを受け取る仕組みではなく、空から届く時刻信号を使って自分で座標を解く仕組みにあります。

地図に出る青い点は、衛星、地上の管制、スマホの受信処理、ネットワーク由来の補助情報、地図アプリの表示処理がつながって初めて成立します。次に地図アプリを開いたときは、「点が出た」ではなく、「裏でかなり複雑な計算が終わった」と見ると、GPSの仕組みがぐっと身近になります。

最後に注目したいのは、スマホの現在地表示が今後も「GPS単独」より「複数の測位手段の組み合わせ」に寄っていく点です。屋内、高層ビル街、災害時のような厳しい環境でどこまで安定して位置を出せるかは、これからも見ておきたいポイントです。
